Los cables Ethernet pueden ser bastante caros y las longitudes prefabricadas no siempre son la longitud que necesita. Fabricar cables Ethernet es fácil con una caja de cables Ethernet de categoría 5e a granel y conectores RJ-45 que se conectan a los extremos cortados de la longitud de cable preferida.
Cómo hacer un Cable Ethernet-Lo que necesitará
Cable Ethernet masivo-Categoría 5e o CAT5e (También puede usar cableado de Categoría 6 o CAT6, que tiene especificaciones de rendimiento más altas y es aproximadamente un 20% más caro que CAT5e.)
Conectores RJ45 prensables a granel para CAT-5e o Conectores RJ45 prensables a granel para CAT-6

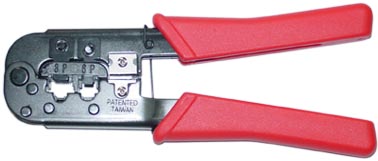

Herramienta de engarzado RJ-45
Los dos tipos de cables Ethernet que puede fabricar
Hay dos tipos de cables Ethernet que puede fabricar: rectos y cruzados.

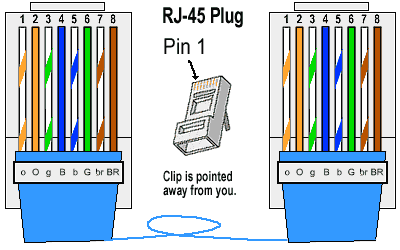

Los cables Ethernet rectos son el cable estándar utilizado para casi todos los propósitos, y a menudo se denominan «cables de conexión». Es muy recomendable que dupliques el orden de colores como se muestra a la izquierda. Observe cómo el par verde no está lado a lado, como los otros pares. Esta configuración permite largos recorridos de cables.

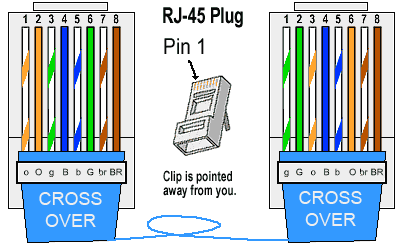

Los cables Ethernet cruzados conectan directamente una computadora o dispositivo a otro sin pasar por un enrutador, conmutador o concentrador.
Cómo hacer un cable estándar

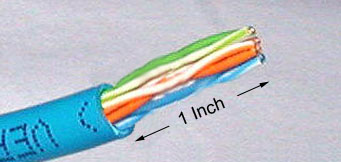

Cortar en la funda de plástico aproximadamente una pulgada (2,5 cm) del extremo del cable cortado. La herramienta de engarzado tiene una cuchilla de afeitar que hará el truco con la práctica.

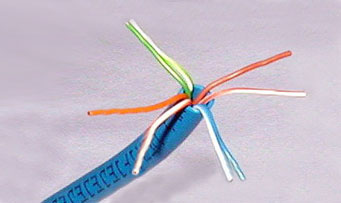

Desenrolle y empareje los colores similares.

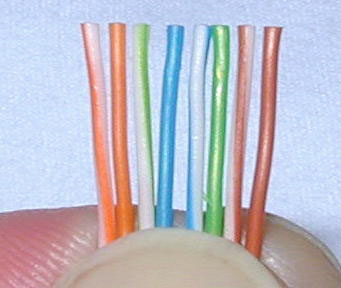

Pellizcar los cables entre los dedos y enderezarlos como se muestra. Es importante que el orden del color sea correcto.
Use tijeras para hacer un corte recto a través de los ocho cables para acortarlos a media pulgada (1,3 cm) desde la manga cortada hasta el extremo de los cables.

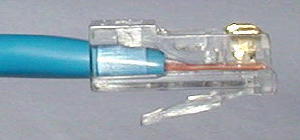

Empuje cuidadosamente los ocho cables de colores sin montar en el conector. Observe la posición de la funda de plástico azul. También tenga en cuenta cómo los cables van hasta el final.

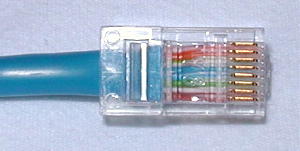

Una vista desde la parte superior. Todos los cables están dentro. No hay cables cortos.

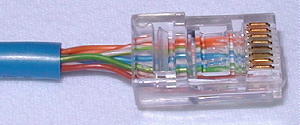

Este es el camino equivocado. Tenga en cuenta que la funda de plástico azul no está dentro del conector, donde se puede bloquear en su lugar. Los cables son demasiado largos. Los cables deben extenderse solo a media pulgada de la manga de corte azul.

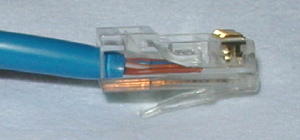

Este es el camino equivocado. Tenga en cuenta que los cables no llegan hasta el final del conector.

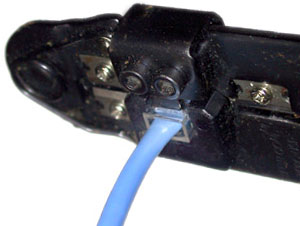

Engarzado del cable. Coloque cuidadosamente el conector en el engarzador Ethernet y sujete firmemente las asas. Las lengüetas de empalme de cobre en el conector perforarán cada uno de los ocho cables. También hay una lengüeta de bloqueo que mantiene la funda de plástico azul en su lugar para un ajuste de compresión ajustado. Cuando quite el cable de la crimpadora, que el final está listo para usar.

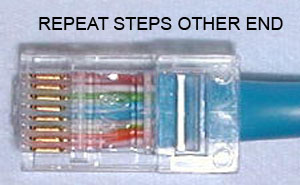

Para un cable estándar «directo», repita todos los pasos y el orden de color del cable en el otro extremo del cable. Para un cable cruzado, el otro extremo tendrá un orden de color diferente como se muestra en la imagen de cruce de arriba.

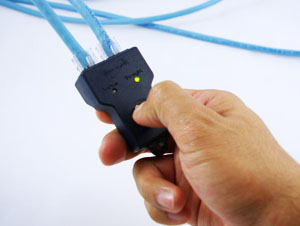

Asegúrese de probar los cables antes de instalarlos. Un comprobador de cables Ethernet económico hace esto bastante bien.
